在各种箱变 开关柜 开闭所 大多数使用电缆下进线结构 ，在下雨时，水并不是自己“往上流”，而是被吸附在电缆外皮上，一点点往上爬。



1. 真正的原因：不是水流，是水膜 + 毛细 + 表面张力



你可以把电缆外皮想象成一根湿绳子：



- 下雨、结露、沟里潮气 → 外皮沾满水膜



- 水膜是连续的，不是一滴一滴



- 因为表面张力，水会沿着外皮往上蔓延



- 再加上风摆、震动，水会越爬越高



结果就是：

电缆从下往上进柜 → 水膜也跟着一路往上爬到接线头



2. 下进线结构天生“引水上山”



下进线是这样：



- 电缆沟/地面（低处）



- → 垂直向上



- → 进入高压柜/变压器（高处）



电缆外皮是连续斜面，水膜能顺着斜面一直爬到高压端子。

重力确实让水想往下掉，但表面张力+毛细作用更强，能拉住水往上走。



3. 为什么高压特别怕这个？



低压进水最多漏电、跳闸；

高压一旦形成连续水膜，就等于：

直接在绝缘外皮上铺了一条导电小路



高压电就顺着这条水路

从电缆头 → 水膜 → 柜体/接地 → 爬电、闪络、放炮



4. 防水弯到底在干嘛？

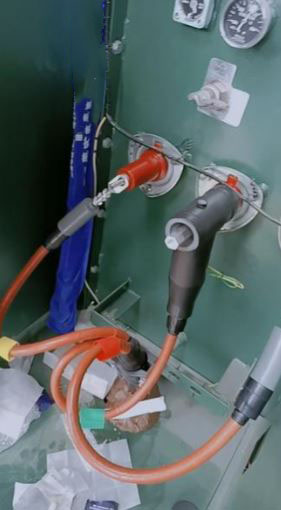

做一个 U型/倒U型滴水弯，就是：



- 把连续的水路打断



- 让水在弯的最低点聚成水珠



- 水珠太重，表面张力拉不住



- 直接滴下去



水爬不上来，高压就没法顺着水爬电。



电缆接头的反水弯（也叫防水弯、滴水弯），是在电缆接头附近特意做的一个向下（或向上）的弧形 / 角形弯曲，核心作用是阻断水顺着电缆外皮流入接头、端子或设备内部，防止短路、锈蚀、漏电。

一、核心原理

水会沿电缆护套表面向下流淌。

反水弯形成一个最低点，水流到此处会自然滴落，无法越过弯点往上流。

本质是物理断水，类似屋檐滴水线。

二、标准做法（室外 / 潮湿场景必做）

1. 位置：接头 / 设备进线口 下方约 15–30cm 处

2.  形状：U 型或 Ω 型向下弯（最低点低于接头 / 端子）



关键要点



o弯曲半径符合电缆规范（不损伤绝缘）

o弯后固定牢固，不变形回弹

o配合密封胶泥 / 防水胶带封堵管口

三、作用（为什么必须做）

防进水：雨水、冷凝水不流入接头 / 接线端子

防腐蚀：避免接头长期泡水、氧化、发热烧蚀

防漏电 / 短路：保持接头干燥，提升绝缘与安全

四、常见场景

户外箱变，配电柜

电机、水泵、室外设备接线

电缆桥架、穿墙管口、地下井接头

光伏、充电桩、路灯等户外电气



另外 在箱变内部安装NKTEVA6监测装置，自带浸水传感器电缆浸水报警，工程人员进行及时排水

可视频抓拍观察内部电缆及接头，同时还可以监测电缆和接头是否过热



智能分布式红阵监控检测仪NKTEVA6电缆浸水报警有软件配套

新版 增加浸水报警 功能(自带浸水传感器)，红阵视场角度90度

宽视场角,非常适用于变压器/高低压柜内监控以及电缆隧道综合管廊火灾消防监控



红阵视频可录像可抓拍

新版红阵视场角度更宽90度

网络供电/可POE供电固定式安装

红阵响应速度更高速

上位机工作站一台电脑可同时运行多套监控软件

网络夸界浏览

Windows 电脑 ANDROID 手机

手机浏览更高速



TS501-94 分布式红阵检测仪

TS501-95 红阵控制器8口/16口











自带LED





NKTEVA6分布式红阵检测仪监控软件2025版使用说明



 免安装软件 不占用注册表 更安全 更少占用系统资源 运行速度更快 解压即可运行









1 红阵监控图显管理软件           1 套    超温报警，电缆浸水报警

(上位机工作站一台电脑可安装多套软件同时运行）

2 红阵控制器NKTP                    1 台   单台NKTP红阵控制器最大24口RJ45供电和通讯

3 分布式红阵检测仪 NKTEVA6  1 台   自带渗水传感器，红阵探测器 256×192视场角度90度，

（支持Windows 电脑 ANDROID 手机 浏览和设置）





实时性，连续性，更易用的RJ45网络供电接口,接线更简单相对更安全

非常适用于大型网络系统

宽视场角,非常适用于高低压柜内监控以及电缆隧道综合管廊火灾消防监控





为现场状态监控提供先进的红阵检测温度成像视频监控解决方案：



采用全新VOx探测器，分辨更多细节；25Hz帧频网络接口；更先进的MatrixⅢ图像算法；



减小体积和功耗，便于安装；兼容多种工业协议，轻松实现自动报警，兼容电力监控SCADA 互联
