| NKXSW（N）型感应式高压带电显示闭锁装置使用说明书 |
 |
|
NKXSW(N)型感应式高压带电显示闭锁装置是一种新型的防止电气误操作装置，适用于交流50HZ、额定电压12～550KV的户外(亦适用于户内)电气设备或网络上，能在被监测一次线路安全距离外，检测被测一次线路是否有电，防止电气误操作。
本装置系非接触式高压带电检测装置。
本装置具有闪光显示、音响报警、自检以及启动强制闭锁回路等功能。
本装置的闭锁回路与线路侧接地刀闸 (临时接地点)、母线接地刀闸 (临时接地点)及主变接地刀闸 (临时接地点)、间隔网门的闭锁装置（电磁锁、机械程序锁、微机防误闭锁装置等）联锁后，能起到防止带电误合接地闸刀(误挂接地线)、误入带电间隔的作用。
本装置是根据国家电网公司《防止电气误操作装置管理规定》第二十二条第11款、《省电力公司防止电气误操作装置管理规定》第4.4条和4.7条、《电业安全工作规程》第4.3.3条的要求研制的。经较长时间的使用，工作正常、安全可靠、反映良好。
本装置符合中华人民共和国电力行业标准DL／T538《高压带电显示装置》。
|
二 工作原理

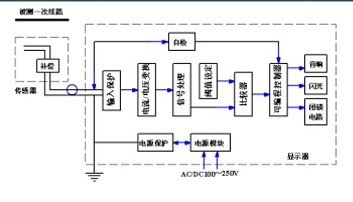

本装置是利用被测一次线路与传感器之间的电场耦合，在传感器上感应出电荷，并经显示器形成电流信号。此信号经显示器处理后推动指示灯和闭锁回路。其原理框图见图1。 |
|
|
本装置由传感器、显示器两部分组成，显示器中含有闭锁回路。
本装置传感器共有3支，分别正面对准“A、B、C”三相被测一次线路，它接收被测一次线路电场信号，将之传送给显示器进行比较判断，显示器根据被测一次线路是否带电，给出相应的指示和闭锁信号。
三 指示、闭锁和自检
当被测一次线路带电时，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号（触点为常态，微机闭锁接口无电信号输出）。
当被测一次线路不带电时，“A、B、C”三相指示灯都熄灭，“解锁”指示灯亮，同时解除闭锁信号（触点为瞬态，微机闭锁接口有电信号输出），便可进行设备操作。
本装置采用分相控制，任何一相带电即闪光报警，并输出强制闭锁信号，当显示器失去工作电源时，显示器输出强制闭锁信号，保持闭锁状态。
本装置能自动检测传感器，当传感器开路、短路及传感器电缆受潮时，电源指示灯闪亮，故障相指示灯微闪亮，并输出强制闭锁信号。
本装置显示器上设有“自检”功能，可自动检测传感器和显示器的各功能模块。 按下“自检”按键， 若本装置正常，"A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号；若本装置有故障，相应相的指示灯不亮。
四 产品型号
NKXS国能带电显示 W户外 (N户内)
|
|
|
五 使用条件
周围空气温度：+55 ～ -35℃；
阳光辐射：≤1000W/m2；
海拔：≤3000m；
污秽等级：Ⅱ级；
覆冰等级：20级；
风速：≤34m/s；
六 主要技术参数 |
|
序号
|
名 称
|
单位
|
参 数
|
|
1
|
额 定 电 压
|
kV
|
12
|
40.5
|
126
|
252
|
363
|
550 |
|
2
|
额 定 频 率
|
Hz
|
50
|
|
3
|
工 作 电 源
|
V
|
AC/DC100～250V
|
|
4
|
显示闭锁电压
|
kV
|
≥65%额 定 电 压
|
|
5
|
不显示、解锁电压
|
kV
|
≤15%额 定 电 压
|
|
6
|
联锁接点容量
|
|
AC250V/2A，DC220V/0.8A
|
|
7
|
功 率 消 耗
|
W
|
<5
|
|
8
|
额定绝缘水平
|
|
1min工频耐压2kV
|
|
9
|
外 形 尺 寸
|
mm
|
传感器
|
Ф35×300
|
|
显示箱
|
400×300×150
|
|
10
|
重量
|
kg
|
传感器
|
0.5
|
|
显示箱
|
7.0
|
|
| 七 传感器的安装距离和抗干扰距离 |
| 额 定 电 压(kV) |
12 |
40.5 |
126 |
252 |
363 |
550 |
| 推荐安装距离(m) |
0.15 |
0.45 |
1.4 |
2.5 |
3.6 |
5.0 |
| 最大起动距离(m) |
0.35 |
0.7 |
1.7 |
3.2 |
4.2 |
5.5 |
| 相邻回路抗扰距离（m） |
0.4 |
1.0 |
2.0 |
3.5 |
5.0 |
7.0 |
| 同相断口抗扰距离（m） |
0.2 |
0.4 |
1.0 |
1.8 |
2.5 |
3.5 |
|
| |
|
八 装置特点
可靠
传感器为全密封结构，外表涂有RTV长效防污闪涂料，电路板经防潮处理，显示箱及安装部件为全不锈钢材料，防雨、防潮、防尘、防锈。
传感器且具有明显的方向性、较宽的电压感应范围，安全可靠。
本产品的传感器带有防护罩，灰尘、水膜只会积在防护罩上表面，但防护罩是悬空的，不会与地相连而屏蔽了电场信号 。在雨、雪、雾天和污染严重的环境下也能正常工作。
本产品具有防潮、防低温功能。当潮湿、凝露或温度过低时，能自动加热，防止爬电、闪络事故，或由于温度过低使参数恶化。
经济
传感器不与带电体直接接触，安装与检修时无需停电，无需做局放试验，简单方便，维护费用低，使用寿命长。
功能全
本装置具有闪光和声响提示、自检以及启动强制闭锁回路等功能，能与电磁锁、机械程序锁、电气闭锁装置、微机防误闭锁装置等联锁，真正起到全方位强制闭锁作用。
适应性强
形式多样，可广泛适用于12～550KV户外、户内、GIS组合电器及开关柜等场所。

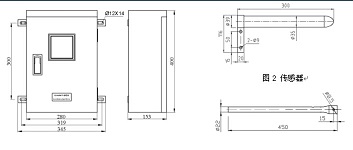

九 外形及安装尺寸
|
|
|
|
|
|
|
十 安装与调试
1、安装：
|
A、
|

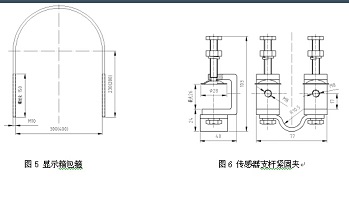

将显示箱用抱箍或夹板安装于被测一次线路绝缘子支柱上，正对地刀操作走廊。 |
|
B、
|

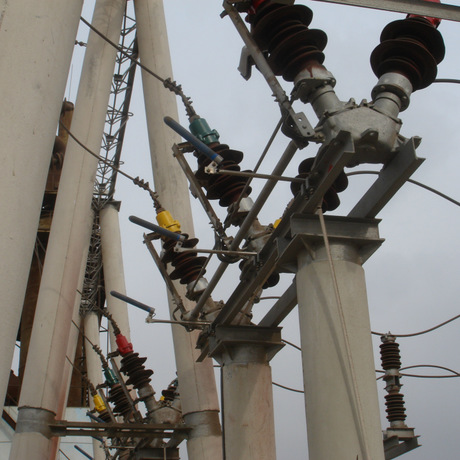

将三支传感器分别固定于被测一次线路A、B、C相正下方，并保持相对平行，并将信号线通过穿线管引到显示箱。在采取可靠的安全措施下，一般均可进行带电安装。 |
|
C、
|
将工作电源引入显示箱，注意电源性质要与本装置的要求一致。 |
|
D、
|
将闭锁回路接入显示箱，注意区分闭锁回路类型。 |
2、调试：
|
A、
|
必须在被测一次线路带电时进行调试。 |
|
B、
|
打开显示器面板，将“阈值”微动开关第1、2、3、4位都拨到ON（上边）位置，分别调节电位器RK1、RK2、RK3，使A、B、C相指示灯刚好由亮变灭。 |
|
C、
|
将“阈值”微动开关第1、2、3位拨到OFF（下边）位置，结束调试，盖上面板即可投入运行。 |
| |
|
十一 与各类防误装置的配合
1、 与电磁锁的配合 |
|
|

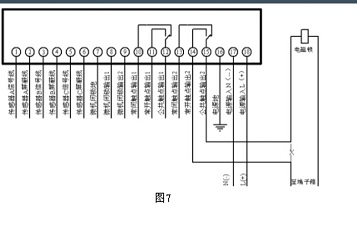

| 如图7，在线路侧加装NKXSW（N）装置后，当线路带电时，NKXSW（N）常开触点断开，电磁锁不能取得工作电源，从而不能打开电磁锁，达到防止带电合地刀（挂地线）的要求；当线路无电时，NKXSW（N）常开触点闭合，就可以去合地刀（挂地线）。 |
| 2、与机械程序锁的配合 |

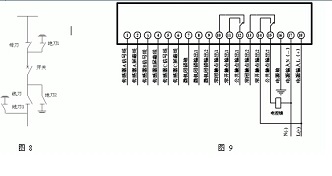

| 如图9，当图8所示线路带电时，NKXSW（N）常开触点断开，电控锁不能取得工作电源，钥匙在该锁具中不能转动，从而不能进行下一步合地刀3（挂地线）的操作，防止带电合地刀；当线路无电时，NKXW（N）常开触点闭合，电控锁取得工作电源，钥匙在该锁具中可以转动，就可以去合地刀3（挂地线）。 |
| 以图8为例，该回路的停电操作顺序为(送电与此相反)：分开关 分线刀 分母刀 合地刀1 合地刀2 取钥匙去操作NKXSW（N）中的电控锁，线路无电时可转动 去合地刀3（挂地线）。 |
|
|
|
3、与微机防误闭锁装置的配合
|
3.1
|
与非电磁电气式微机防误闭琐装置的配合（以珠海、南瑞微机防误闭锁装置为例）： |
|
|
将验电锁接入本装置显示器的端子⑦和⑧（或⑨）。在合线路地刀（打开地刀锁）或线路挂接地线（打开临时接地锁）之前，电脑钥匙到本装置中安装的验电锁采集信号（采码），如线路有电，验电不通过，地刀锁（临时接地锁）不能打开，不能合地刀（挂地线）；如线路没有电，验电通过，能打开地刀锁（临时接地锁），合地刀（挂地线）。 |
|
3.2
|
与电磁电气式微机防误闭锁装置的配合： |
|
|
基本原理同电磁锁的配合相同，利用本装置提供的常开接点实现闭锁要求。 |
|
4、
|
与GIS等一次设备的配合 |
|
|
基本原理同电磁锁的配合相同，利用本装置提供的常开接点控制电动地刀的合闸回路。
本装置还可以和GIS原厂内置传感器配合。 |
十二 故障排除 |
| 现 象 |
故障原因 |
排除方法 |
| 所有指示灯均不亮 |
无电源 |
检查电源供给情况(包括显示器上保险管) |
| 电源线路板损坏 |
更换电源线路板 |
| 电脑板故障 |
更换电脑板 |
| 电源指示灯闪亮 |
传感器接线松脱 |
检查接线端子上连接是否良好 |
| 电脑板故障 |
更换电脑板 |
| 传感器故障 |
更换传感器 |
| 某一相指示灯不亮 |
灵敏度设置不准确 |
重新整定 |
| 发光二极管损坏 |
更换发光二极管 |
| 电脑板故障 |
更换电脑板 |
| 传感器故障 |
更换传感器 |
| 显示不正常 |
灵敏度设置不准确 |
重新整定 |
| 电脑板故障 |
更换电脑板 |
| 传感器故障 |
更换传感器 |
| 显示正常， 但输出不正常 |
保险丝损坏 |
更换电脑板上的保险丝 |
| 继电器接触不良 |
更换电脑板 |
| 接线不正确 |
重新改正接线 |
| 选型不正确 |
更换电脑板 |
|
| 十三 可选附件及编号 |
|
名 称 及 用 途
|
编 号
|
| 不锈钢抱箍式传感器安装支架（适用于500kV Ф400mm水泥柱） |
AN100400
|
| 不锈钢抱箍式传感器安装支架（适用于220kV Ф300mm水泥柱） |
AN100300
|
| 不锈钢抱箍式传感器安装支架（适用于Ф200mm水泥柱） |
AN100200
|
| 不锈钢多用途传感器安装支架（适用于4～20mm厚的钢板和各种槽钢） |
AN102100
|
| 不锈钢显示箱安装抱箍（适用于500kV Ф400mm水泥柱） |
AN200400
|
| 不锈钢显示箱安装抱箍（适用于220kV Ф300mm水泥柱） |
AN200300
|
| 不锈钢显示箱安装夹板套件（适用于钢构件支柱） |
AN200020
|
|
|
十四 订货须知
用户订货请注明：
1．产品型号；
2．订货数量；
3．安装附件编号及数量；
4．工作电源额定电压；
5．防误装置类型及厂家；
6．一次设备类型及安装方式。
|
| |
