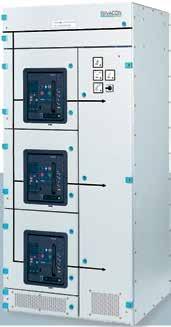

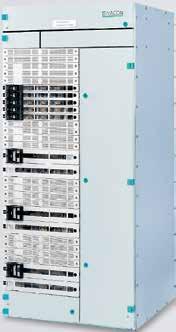

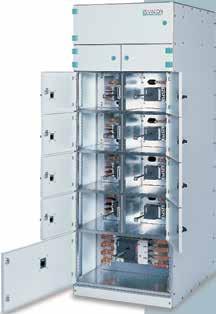

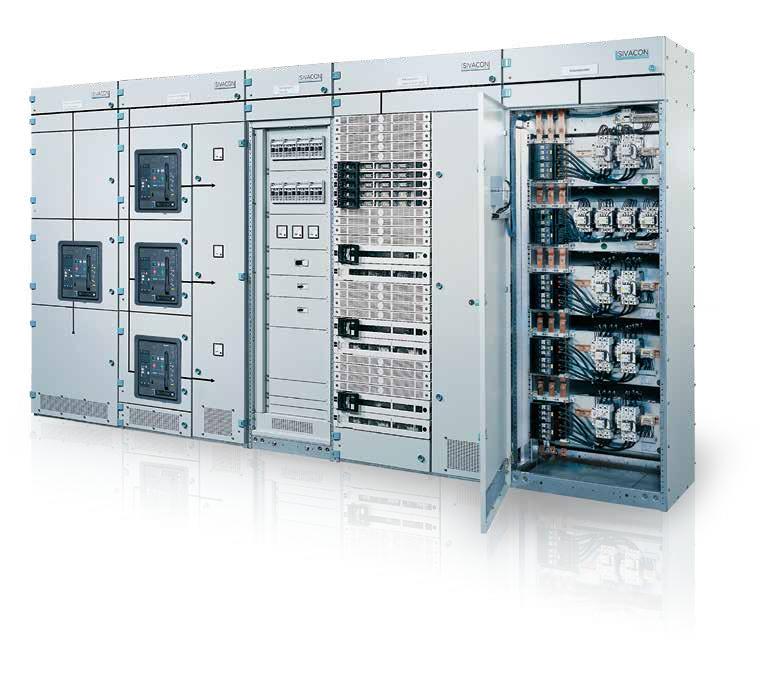

SIVACON低压开关柜安全可靠、灵活多样

SIVACON的模块化技术能使开关柜完美地适应各种要求

具有适用于建筑行业和工业

技术领域的标准型结构。

通过型式试验的低压开关柜

SlVACON是根据世界市场需要而开发的低压

开关柜，它一方面可以提供完整的标准解决方

案，另一方面，又可兼顾到当地的生产制造，

由此给生产运行带来利益。

SlVACON是向世界各地推广的低压开关柜，它

可应用在最高至7400A额定电流的各种工作

环境，它既可采用固定安装式设计、插入式设

计，也可采用抽出式设计。

模块化的设计

每台SIVACON都是由标准化和典型化的模块

组成。所有模块均符合西门子设计规范。

各种模块可以按西门子设计规范任意组合，从

而能满足各式各样的要求。

采用优质的西门子开关电器，确保了长期和高

可靠的运行。

SIVACON特点

• 通过型式试验的低压开关柜(TTA)

• 水平母线统一布置在开关柜的上方

• 3极和4极水平母线系统其额定电流可至

7400A其额定峰值耐受电流Ipk可至375kA

• 器件隔室的深度尺寸大，适用于各种安装需求

• 模块化的器件隔室

• 开关柜可单面安装，也可以背靠背安装

• 外部电缆可从柜子的上部或下部进入，也可

以在柜体的前部和后部进行安装连接

• 每台设备均通过型式试验来验证安全性及各

项质量

• 西门子开关电器可保证运行可靠性

• 通过当地生产，供销世界各地

• 灵活多样，使解决方案具有较高的经济性

独特的门锁、铰链和SIVACON标识牌

• 统一的设计易于品牌的识别。

• 高强度且通过燃弧试验验证的门锁和铰链，确保了内部燃弧故障时柜门不被弹开，保障人身安全。

• 特殊设计的铰链能保证单柜时门的最大开启角度为180°，并柜时大于140°。

SIVACON 永远满足您的要求

机动灵活 :

• 水平母线连接方便

• 水平母线统一布置在开关柜的上方

• 器件可任意装入器件隔室，它与水平母线系

统和开关柜的深度尺寸无关

• 可根据要求来分隔各功能隔室 ( 符合 IEC

60439-1 规定的形式 1 至形式 4)

• 器件隔室的深度尺寸大

• 可靠墙安装或自由落地安装

• 电缆可选用上进线或下进线

• 电缆可柜前连接或柜后连接

开关柜可内置智能温度可视化分布式红阵监控检测仪NKTEVA6电缆浸水报警有软件配套

新版增加浸水报警功能(自带浸水传感器)，红阵视场角度90度宽视场角

非常适用于箱式变压器/高低压柜/储能电池柜/数据中心开关柜/内监控以及电缆隧道综合管廊火灾消防监控

通过内置在箱体或柜体内的NKTEVA6,可以实时监测柜内的电力电缆电线接头判断是否松动，

还可以实时监测变压器是否超温运行，储能电池温度是否超温运行，查看确定开关位置

可以实时观看温度视频及录像，还可以应用NKTEVA6进行电气工程检测验收

一般情况下变压器开关柜配电箱工程在竣工后，需要进行验收的电气试验，例如绝缘试验，耐压试验，过流保护试验，等等，但是对于这些工程的电缆电线接头松动发热，以上的试验就不一定能试验出来。这是由于接触不良的接头其接触电阻比较大，大部分能量都被损耗在这个接触不良的接头处，即使在运行电流比较小的时候也会发热异常甚至发热温度还比较高。作为业主方可以应用NKTEVA6进行电气工程检测验收。
