物联网智慧路灯（景观）照明三遥自动化终端控制器（手机APP及电脑控制系统）介绍及选型

            NK009



产品介绍

1.1、 市政路灯（景观）照明专用;

1.2、 时钟芯片自带电池，断电十年保存功能，免更换电池、免除了断电时钟需要重设的麻烦；

1.3、 在经纬模式情况下，自动随日出日落变化而有规律调整开关灯时间；

1.4、 开灯、关灯可以独立设定为经纬或者定时模式；

1.5、 每个回路可以设定不同的光照度开启（选配）；

1.6、 每个回路的参数独立设置，每个回路可以设置不同的开关灯时间；

1.7、 每个回路具有手动开、手动关、自动模式，方便现场调试；

1.8、 每个回路状态显示有：自动开、自动关、手动开、手动关、异常开、异常关、水浸关、漏电关等. 直观体现每个回路状态.方便排查故障；

1.9、 配有液晶显示屏,背光功能.夜间操作无阻；

1.10、 断电保存数据功能；

1.11、 离线独立运行.按设定的进行自动开关灯；

1.12、 每个回路可以自定义为平日、星期、节假日模式；

1.13.        默认为2G、3G、4G自由切换.4G优先，4G全网通（移动、联通、电信）通讯方式；

1.14.       在原来线路、不更换主板的基础上能升级5G通讯（方便日后低成本升级）；

1.15         在原来线路、不更换主板的基础上能选择无线（Wi・Fi）通讯方式（方便日后城市无线网络成熟，终 端不再需要装卡.减少成本与充值麻烦）；

1.16.      在原来线路、不更换主板的基础上能选择有线网络通讯方式（某些地方无线网络不稳定，可用有线网络）；

1.17      .终端所在的电箱信号不稳定时.可以通过有线延长1公里外取信号；

1.18.      终端的标配回路有4、8、12、16路（可以拓展更多的回路）；

1.19      .每个回路具有接触器动作异常、动作正常恢复的检測功能、短信通知功能；

1.20     .每个回路具有开关异常输电（安全用电）、开关跳闸、开关恢复的检测功能、短信通知功能；

1.21    .数据记录保存默认1个月，某些项目需要可以延长保存时间；

1.22     .输岀、检测回路均有4、8、10、12、16路（可以拓展更多的回路）；

1.23        .三相总电流电压检测与电流电压发生异常、恢复正常短信通知功能（选配）；

1.24、 分支电流检测与电流异常、恢复短信通知功能；

1.25、 电缆防盗与电缆异常短信通讯通知功能（选配）；

1.26、 远程抄表（选配）；

1.27、 水浸检测、水浸异常关电、水浸正常恢复供电及其短信通知功能（选配）；

1.28、 漏电检测、漏电异常关电、漏电正常远程手动试恢复供电、漏电正常次日自动试恢复供电及其短信 通知功能（选配）；

1.29、 漏电自由关联设置（指关联开关）.分回路漏电之间可设为关联与不关联的关系.分回路漏电与总电路可以设为关联与不关联的关系，总漏电与分回路之前可设为关联与不关联关系；

1.30、 .具有3组RS485拓展接口 ；

1.31.    面板安装（可配支架改为底板安装）；

1.32.    电流、电压、漏电、电表等检测仪表均支持第三方接入；

1.33      .支持第三方终端接入系统；

1.34、    B/S、C/S两种连接方式；

1.35、.支持电脑客户端、手机APP、网页三种远程操作方式；

1.36、.支持单灯系统,日后需要直接升级；



名称	型号	回路	安装方式	单价（元）	备注

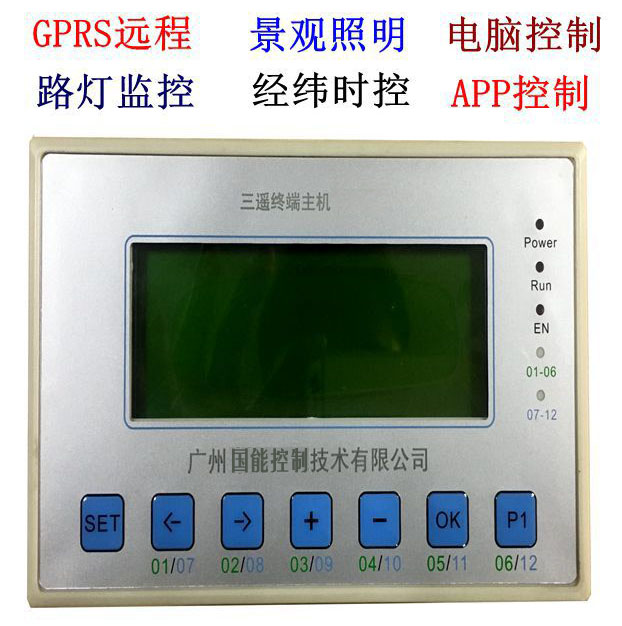

三遥终端主机	NK009-4	4	面板		请根据控制回路与备用回路选 择,一套终端必须含一台终端 主机.主机含有4G通讯、RS485 拓展口.回路输出与反馈、经 纬时控器、光控、手动/自动功能， 主机可以为最小单元独立工 作，以下模块为选配功能模块，
三遥终端主机	NK009-6	6	面板
三遥终端主机	NK009-8	8	面板
三遥终端主机	NK009-10	10	面板
三遥终端主机	NK009-12	12	面板
三遥终端主机	NK009-14	14	面板
三遥终端主机	NK009-16	16	面板
总电流电压模块	NKVA06	6	导轨		选配,含3只250A互感器
分电流检测模块	NKAA12	12	导轨		选配.含12只50A互感器
断缆防盗检测模块	NKDL08	8	导轨		选配.含末端
漏电检测模块	NKLD08	8	导執		选配未含零序互感器
水浸检测模块	NKWL	1	螺丝		选配
备用电源	30min	1	底板		选配
单灯控制器	NKML-SV1	1	孔		选配
双灯控制器	NKML-SV2	2	孔		选配
