NKR-2001型：液晶型帶分、合闸控制输出、帶PDA功能；
1．概述
1.1主要用途及适用范围
10kV架空配电线路或电缆线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。
配网看门狗分界开关在10 kV线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，从而提高用户的供电可靠性。
分界负荷开关是将负荷开关和微机保护测控，以及通讯模块融为一体的装置，可随配电网络配置、体积小、投资少，它的应用对提高配电网的安全可靠性，保证电网的安全运行具有重要意义。
用户看门狗分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路或电缆线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。
NKR 用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路或电缆线路。外形见图1。
控制器外形图
1.2 使用环境条件
a) 环境温度： 户外 -40℃ ~ +70℃ 最高年平均气温20℃、最高日平均气温3℃
b) 抗震能力： 地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正
弦波，安全系数 1.67
c) 最大日温差： 25℃
d) 日照强度： 0.1W/cm2(风速0.5m/s时)
e) 最大风速： ≤25m/s
f) 最大覆冰厚度： 10mm
g) 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
h) 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
2．技术参数
2.1 开关本体需要提供技术参数（见表1）
配合的开关需要提供的参数
表1
|
序号
|
名 称
|
单 位
|
数 据
|
|
1
|
额定电压
|
kV
|
|
|
2
|
额定电流
|
A
|
|
|
3
|
额定短路关合电流（峰值）
|
kA
|
|
|
4
|
额定电流开关性能
|
次
|
|
|
5
|
分闸时间
|
ms
|
|
|
6
|
合闸弹跳时间
|
ms
|
|
|
7
|
开关合（分）闸同期性
|
ms
|
|
|
8
|
内置线路电流互感器变比
|
|
600：1
|
|
9
|
分合闸电压
|
V
|
|
表2
|
序号
|
项目
|
规定值
|
备注
|
|
1
|
输入工作电压
|
AC220V
|
|
|
2
|
输入工作电压频率
|
50Hz
|
|
|
3
|
输入工作电压允许波动范围
|
±10%
|
|
|
4
|
整机功耗
|
＜10W
|
|
|
5
|
输出电压（合闸/分闸操作）
|
220VAV/60VDC
|
|
|
6
|
输出控制接点容量
|
60A
|
|
|
8
|
采样相电流输入值
|
0~10A
|
10A以上允许饱和
|
|
9
|
采样零序电流输入值
|
0~50A
|
10A以上允许饱和，50A正常跳闸
|
|
10
|
电量输入值允许采样误差
|
±4%
|
饱和区不作要求
|
|
11
|
分闸闭锁一次电流整定范围
|
120-600A
|
|
|
12
|
相间故障确认时间值
|
0.3S
|
|
|
13
|
零序保护一次电流整定范围
|
0.2~4.0A
|
步长0.2A（0＝退出）
|
|
14
|
零序保护动作延时时间值
|
0.2~2.0 S
|
步长0.2S
|
|
15
|
低电压动作值
|
10~160V
|
|
|
16
|
简单遥控器距离
|
不小于30米
|
|
|
17
|
抗高频干扰
|
IV级
|
GB/T15153.1
|
|
18
|
静电放电
|
V级
|
GB/T15153.1
|
|
19
|
浪涌干扰
|
IV级
|
GB/T15153.1
|
|
20
|
快速瞬变
|
4000V
|
参考GB/T15153.1
|
3．功能与特点
3.1控制器的功能
* LED状态指示
* 分闸电流闭锁
* 相间故障识别
* 事件记录
* 零序保护
* 实时时钟
* PDA测控(NKR -2003除外)
* 遥控 (注：PDA控制分闸后，遥控合闸无效；NKR-2003型主遥控分闸后，辅遥控合闸无效)
3.2控制器的特点
* 分合闸回路采用防误动软硬件设计，并具有防跳功能；
* 零序电流可以区分区内和区外故障；
* 遥控分合闸采用了防止误动设计；
* 参数可由编码数字开关设置或掌上电脑设置；
* 参数可由掌上电脑读取(NKR-2003除外)。
3.3结构特点
a) 控制器为独立防水密封体，圆柱形结构，微机型的继电保护及监控装置；
b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点；
c) 通过航空接插件及多芯控制电缆与开关本体进行连接，连接可靠性好、防护等级高。
4．线路故障处理
控制器输入信号共四个，A相电流、C相电流、零序电流、PT电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。下表为不同系统的故障处理结果：
|
|
系统接地方式
|
故障点保护处理
|
|
单相接地故障
|
中性点不接地系统用户界内
|
判定为永久接地后立即跳闸
|
|
中性点经消弧线圈接地用户界内
|
|
中性点经小电阻接地用户界内
|
先于变电站保护动作跳闸
|
|
中性点不接地系统用户界外
|
不动作
|
|
中性点经消弧线圈接地用户界外
|
|
中性点经小电阻接地用户界外
|
|
相间短路故障处理
|
用户界内
|
|
|
用户界外
|
不动作
|
状态指示：
TV灯： 亮--控制器有电，灭—控制器无电
运行灯：间隙亮—程序运行正常，常亮或常灭—程序不正常
异常灯：亮—自检异常，灭--自检正常
接地灯：亮--零序超定值，灭—零序未超定值
短路灯：亮—相间超定值，灭—相间未超定值；
闭锁灯：亮—控出闭锁,灭—控出无闭锁。
5．安装与连接
5．1安装示意图
外形尺寸：300×200×160 单位：mm
图2：开关与控制器安装示意图
装置工作电源可以用交流电压220V或充电电流互感器供电，开关跳闸后，由后备电源直接给装置供电。
开关向装置提供开关本体位置状态、储能状态、隔离刀闸位置等信号。一般的，这些信号以辅助空接点的形式提供。控制开关跳合闸动作额定电流一般为1A/5A，动作脉冲宽度一般为50~200mS。也可以配接永磁机构开关。
装置通过高等级防护的航空插头向外部提供多芯的电力电缆，接线图如下：

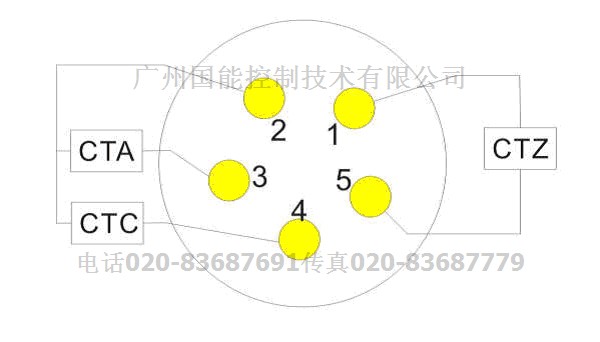

图：装置与开关本体连接图
注意：控制输出回路不能直接接至开关线圈，应该将开关的辅助节点串联到回路中间，详细方法请参见开关的使用说明书。
5.3安装示意图
该装置设计成直接安装在开关本体上，在机箱的背面，装有四根M10×30的螺钉，对应的直接安装在开关本体的一侧即可。
可以根据用户需要，更改安装方式。
5.4通信端口（可选）
终端通过光端机与配电主站交换信息。本端口为RS232转光端机，波特率2400~38400bps。通信设备(DCE)可以是：GPRS/CDMA/3G TDCDMA终端 ,光纤调制解调器、电缆调制解调器、配电载波通信机、无线数传电台等。有关通信设备的使用请参见该设备的用户手册。
图8：面板示意
6.2按键的使用简介
按“接地”试验键进行模拟接地故障；按“相间”试验键进行模拟相间故障。
6.3 参数设置见窗口盖背面
7．外形尺寸及重量
（单位：mm 重量小于：3..5千克）
图9：结构外形
