二、基本原理



                  图一 、翻牌显示和发光显示型接地短路故障指示器外形图

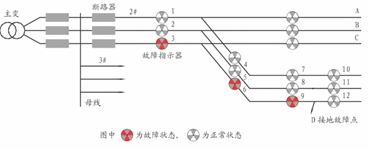

接地检测原理：检测接地瞬间的暂态电容放电电流、并且检测到线路电压降低时，认为线路接地，否则线路未发生接地。如图由2#线C相3、6、9指示器仍未动作，即可判断出D点发生接地故障。翻牌显示而12指示器



图二、翻牌显示接地故障原理图

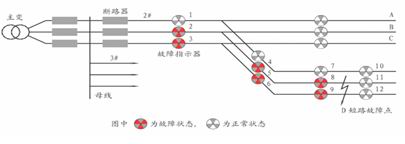

短路检测原理：根据短路现象，在短路瞬间电流正突变、保护动作停电作为动作依据。由2#线B相2、5、8指示器和3#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍未翻牌， 即可判断出D点发生短路故障。









接地检测原理：采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地，给出发光信号。

短路检测原理：与翻牌显示原理相同。
判断故障点点的方法与翻牌显示大致相同。不同的是故障点前后有可能同时发光，但发光颜色不对应，即故障点前发红光时，故障点后发绿光或不发光：或故障点前发绿光时， 图四、光电显示指示器故障点后发红光或不发光。
