输电线路在线监测系统]

  一、输电线路在线监测的需求分析


   随着国民经济的高速发展,各行各业对电力的需求量越来越大,对供电部门提供电力供应的质量(稳定性、不间断性及伴随服务)要求也越来越高,因此远距离高压输电线路的电网运行的安全性显得尤为重要。


   远距离高压输电线路所处的地理环境、气候条件比较恶劣,特别是在冬季,因气温较低,湿度较高,导线上长时间结有覆冰,而且随着气温的降低和低温时间的延长,覆冰的厚度越来越大,由此给高压导线带来的重量载荷越来越大,当覆冰的总重量大到超过导线的强度极限时,即会造成断缆进而塔架倒塌的严重后果。
   具不完全统计,国内电力行业每年因覆冰的原因造成断缆的事故时有发生,断缆带来的直接、间接经济损失达数十亿人民币。同时高压输电线路在运行及维护过程中还存在如下急切需要解决的问题:
1、 线路山火造成跳闸;
   2、绝缘子污秽造成污闪跳闸;
   3、线路受雷击造成跳闸。
   为此,各超高压输电网局及电力公司一直在寻找有效的监测管理手段,本项目针对上述异常现象,通过无线GPRS传输方式,对输电线路的覆冰情况进行实时在线监测,同时可对导线泄漏电流、绝缘子污秽、雷电电流、导线温度、环境温湿度、线路走廊山火(环境CO2含量)、现场风速雨量等参数进行实时监测,提供线路输送容量的冗度和线路异常状况的预警。通过对线路上各有效参数的监测,能够为大大提高输电线路的安全经济运行水平,并为输电线路的状态检修工作提供必要的参考.

二、图像监控系统的原理
通过远程数据图像采集器从CCD摄像机采集模拟视频信号,然后把图像数据进行编码和压缩成为数字视频数据;通过485数据采集扩展版,将高压传输线路的导线泄漏电流、绝缘子污秽、雷电电流、导线温度、环境温湿度、线路走廊山火(环境CO2含量)、现场风速雨量等现场数据实时采集并本地缓存。最后利用GPRS无线传输模块将图片及现场数据以IP包的方式发送到图像数据监控服务器。图像数据监控服务器和图像数据监控客户端分别是装有远程图像监控服务端软件和客户端软件的PC机,它们都连接在互连网络上,由于远程数据图像采集器没有固定的IP地址,所以客户端主动去浏览监控图像和设置监控参数都是通过服务器来中转的。


调度监控中心通过图像数据监控客户端实时浏览观测各监控点的现场情况,系统软件通过对从现场发送来的图片、数据分析比对实现异常现象预警,调度监控中心工作人员一旦得到系统预警信息,即作出相应的应急处理,以确保高压输电线路的安全运行。


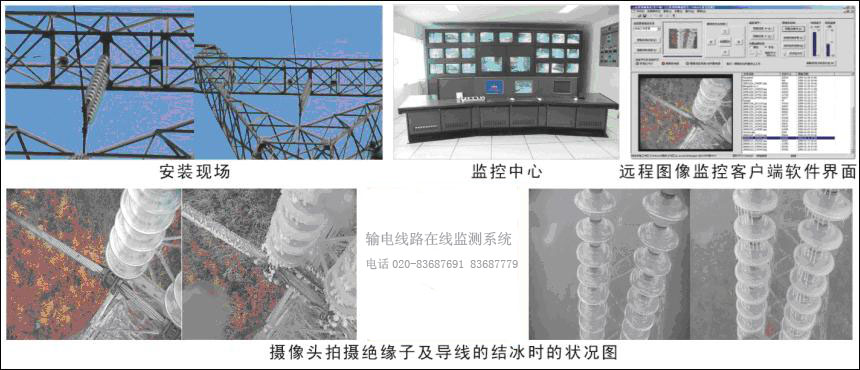

三、图像监控系统的组成



系统由三部分组成:
3.1.远程数据图像采集器(下位机),
3.2.图像监控服务器
3.3.图像监控客户端。

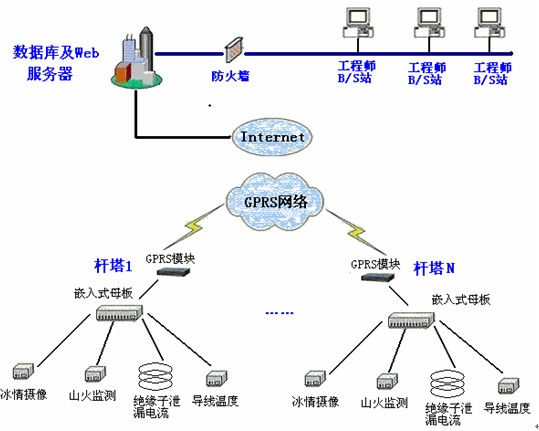

四、图像监控系统结构图



五、图像监控系统特点
 鉴于目前电力设备监控缺乏、被盗严重,我公司开发这款图像监控系统,具有如下10大特点:
高清晰数字图片即时获取
系统高稳定性,保证设备正常运转
远端可拍,近端可控
实时采集现场数据
清晰红外夜视功能
超强防寒、镜头自动除霜功能
电源管理功能
便捷的太阳能供电方式
支持集成,可扩展性
强大的图像监控终端

夜视远距效果

便捷的太阳能供电方式
5.1、特点一
系统高稳定性,保证设备正常运转
   远程数据图像采集器主机芯片德国进口,所有器件采用工业级、低功耗、高稳定性的ARM嵌入式处理器设计;在软件上使用稳定的、精简的嵌入linux操作系统内核版本和具备写平衡的文件系统,使得系统具备性能稳定、安全可靠的高效特性,满足长时间、不间断工作而免维护的需求。
5.2、特点
高清晰数字图片即时获取

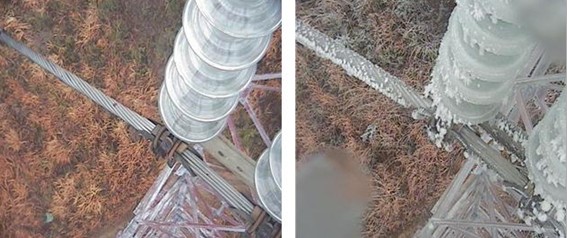

                                                                                                       图片效果
5.3、特点三
高清晰红外夜视功能,实用可靠
5.3、特点四
远端可拍,近端可控
   图像监控客户端连接互联网后,可通过监控服务器的中转实时向远程数据图像采集器发送摄像头变焦、云台角度偏转等指令,对摄像机进行控制。



                               图1,图2 分别为摄距10米变焦白,夜视效果


5.5、特点五
实时采集现场数据
 通过在线轮询和突发事件主动上传方式,在系统管理软件的控制下,将远端设备采集到的现场各种数据实时的发送至监控中心。
5.6、特点六
便捷的供电方式及管理电源功能
5.7、特点七
超强防寒、镜头自动除霜功能
远程数据图像采集器通过对环境温度的监测可自动调节设备工作温度,有效的防止摄像机镜头及外罩的结霜。
5.8、特点八
支持集成,可扩展性
   远程数据图像采集器提供了丰富的标准通信接口(如:网络、RS232、RS485、USB及监测输入端子等),可与数据采集、报警联动等外部设备集成,实现各种定制功能需求;系统服务器端采用开放的架构构造,可方便地从数据、业务、应用等多个层面与第三方系统集成应用,提供了增强的可扩展性支持。
5.9、特点九
 强大的图像监控终端、支持网管中心统一遥控管理,具有电子地图功能
5.9.1、监控容量
    系统可支持多达上千台的远程数据图像采集器装机容量和上千个客户端用户数量。一个客户端可同时监控多台远程数据图像采集器,但任一时刻一台远程数据图像采集器只能被一个客户端访问。
5.9.2、即时图片、数据信息综合管理
   功能完善的监控服务器管理软件,为大容量的即时图文信息、现场数据的综合管理提供基础的应用平台。
5.9.3、用户的权限管理

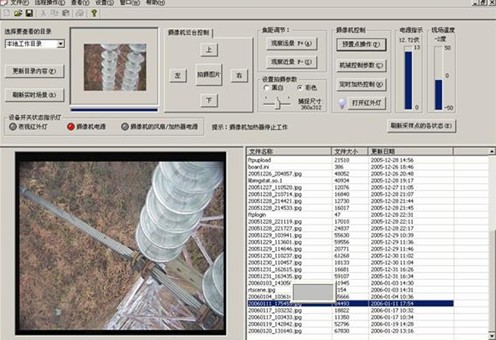

   图像监控客户端对远程数据图像采集器进行访问需要进行用户身份的验证,系统定义了两种用户身份:管理员用户和普通用户。管理员用户可以设置修改监控的配置参数,普通用户只能进行图像的浏览
5.9.4、完善的图片管理、检索功能
   数据图像监控客户端可实现对历史图像数据的存取、检索、图像数字处理、对比分析及异常情况预警。
5.9.5、系统结构灵活,支持Web应用
  数据图像监控服务器可运行基于网络的web发布程序,方便位于不同地点的监视人员查询相关实时图像数据和历史图像数据。
5.9.6、远端设备工作状态监测、预警功能
    图像监控客户端可以实现对远端设备工作状态的监测、异常情况预警等功能。被监视的参数有:蓄电池电压、设备工作电压、各通信接口工作状态、设备工作温度、环境温度、摄像机焦距、云台偏转角度等。
六、系统主要技术参数
主要技术参数:
水平转动:360°连续旋转
垂直转动:0°-90°无盲区
旋转速度:水平变速12°/s垂直变速12°/s
旋转角度:水平/垂直可调
结   构:吸顶壳、铝合金
球机机芯:铝合金
全球上罩:超强ABS/金属可选
全球下罩:聚丙烯
工作温度:-20°C~50°C
波 特 率:1200/2400/4800/9600
认证等级:密封采用IP66防水标准
输入电压:DC12V或AC220V电源供电
解码功能:自动识别、内置解码、多协议
重   量:3.3kg
