NKFFK-35kV/38kV/T630A-20kA(4S)户外柱上看门狗分界负荷开关
产品结构及特点：
1. 卓越的性能：短路耐受电流扩容到20kA(4S);采用SF6气体绝缘灭弧。
2. 高安全性：灭弧和绝缘介质均为无油介质，在箱体顶部安装有防爆装置，即使发生意外内部故障，也不会有高温气体或飞溅物泄漏出来。
3. 免维护：开关的主回路和操动机构军密封在SF6气体为介质的箱体内。
4. 由于采用SF6气体绝缘，使开关体积精巧紧凑，同时又尽可能避免了漏气隐患。具有手动/自动操作，使开关操作灵活。

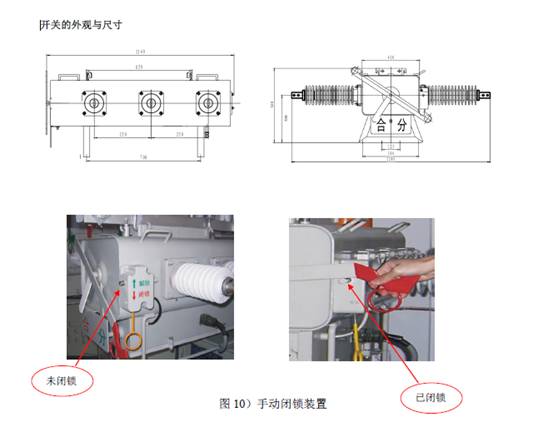

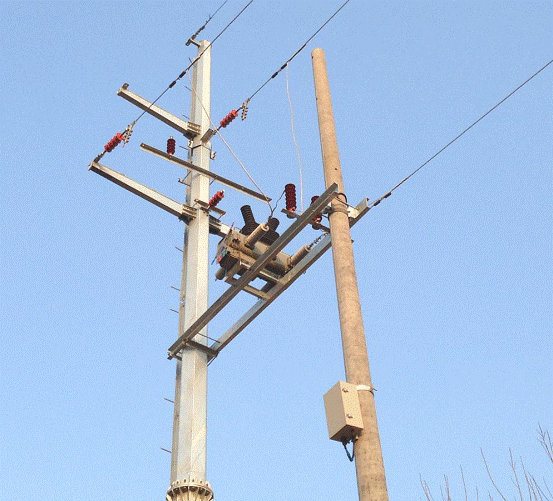

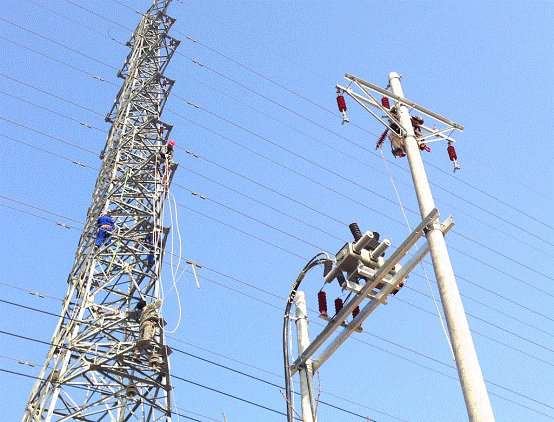

5. 安装方式灵活：可采用柱上吊装或坐装安装方式。
6. 具有自动化配电接口:可配装各种变比的电流互感器，用于测量和保护以及计量，及配备远动辅助接点。
7. 高可靠性:SF6气体充气压力，不易产生泄露，可靠的密封技术，使开关内的气体可保证多年正常工作。实现了无油化、无火灾、无爆炸危险，运行十分安全。
8. 无需检查、保养：带电部分及操作机构在密封容器之内，不受外部环境影响。电弧被封闭在密封的真空灭弧室内，开关内部无污染源，因此本开关运行期间无需保养和检修
主要技术参数表：
|
序号
|
名 称
|
单位
|
数 据
|
|
1
|
额定电压
|
kV
|
12
|
24
|
40.5
|
|
2
|
额定频率
|
Hz
|
50/60
|
50/60
|
50/60
|
|
3
|
额定绝缘水平
(所充SF6气体0.07Mpa
/ 20℃时）
|
雷电冲击耐压
|
相间,相对地
|
kV
|
75
|
125
|
185
|
|
断口
|
85
|
145
|
215
|
|
工频耐压
1min
|
相间,相对地
|
kV
|
42
|
64
|
95
|
|
断口
|
50
|
79
|
110
|
|
4
|
零表压下的绝缘水平
|
工频耐压1min
|
kV
|
30
|
|
|
|
反相耐压1min
|
30
|
|
|
|
最高相电压5min
|
9
|
|
|
|
5
|
额定电流
|
A
|
630
|
630
|
630
|
|
6
|
额定开断负荷电流 （0.07Mpa / 20℃时）
|
A
|
630
|
630
|
630
|
|
7
|
零表压下开断电流
|
A
|
630
|
630
|
630
|
|
8
|
峰值耐受电流
|
kA
|
50
|
50
|
50
|
|
9
|
额定短时关合电流
|
kA
|
50
|
50
|
50
|
|
11
|
额定短时耐受电流
|
KA/s
|
20/4
|
20/4
|
20/4
|
|
12
|
额定电缆充电开断电流
|
A
|
25
|
25
|
25
|
|
13
|
额定线路充电开断电流
|
A
|
16
|
16
|
16
|
|
14
|
额定闭环开断电流
|
A
|
630
|
630
|
630
|
|
15
|
激磁电流
|
A
|
21
|
21
|
21
|
|
16
|
额定电流开断次数
|
次
|
≥400
|
≥400
|
≥400
|
|
17
|
额定工作压力
|
MPa
|
0.07
|
0.07
|
0.25
|
|
18
|
每相主回路电阻
|
μΩ
|
≤150
|
≤150
|
≤150
|
|
19
|
气体相对泄漏率
|
年
|
≤1%
|
≤1%
|
≤1%
|
|
20
|
SF6气体水份含量
|
出厂交接值
|
ppm
|
≤150
|
≤150
|
≤150
|
|
开关运行值
|
ppm
|
≤300
|
≤300
|
≤300
|
|
21
|
机械稳定性操作
|
次
|
6000
|
6000
|
6000
|
|
22
|
额定操作电压及辅助回路额定电压
|
V
|
DC 220/
110/48/24
|
DC 220/
110/48/24
|
DC 220/
110/48/24
|
|
AC 220/110
|
AC 220/110
|
AC 220/110
|
|
23
|
重 量
|
M型
|
kg
|
115
|
125
|
135
|
|
A型
|
135
|
145
|
155
|
|
24
|
机构箱和控制器防护等级
|
IP44
|
