TCP/IP网络RJ45网线供电型分布式红阵监控仪（网口版）NKTEVA6

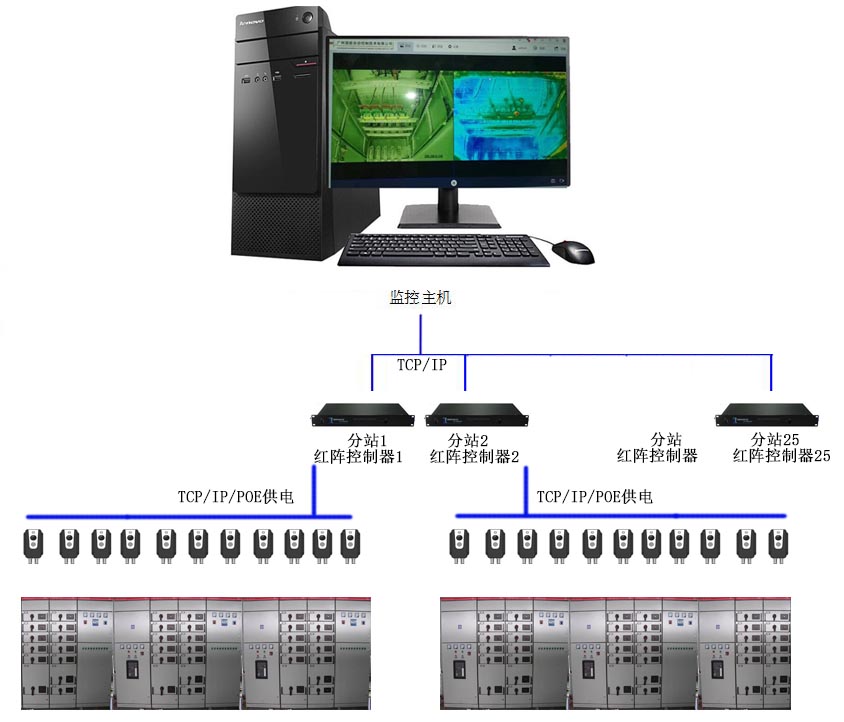

NKTEVA6网口版系统组网拓扑图

图：NKTEVA6网口版TCP/IP‑POE整套系统组网拓扑示意图，监控主机、红阵控制器、前端检测仪组网架构

产品亮点：RJ45单网线同时实现POE供电+TCP/IP网络数据传输，接线简单安全；多视场角可选，VOx红外探测器、MatrixⅢ图像算法；适配大型网络化监控项目，广泛用于高低压柜、电缆隧道、综合管廊火灾与温度监测，兼容电力SCADA平台对接。

一、产品简介与应用场景

NKTEVA6网口版分布式红阵监控仪，采用VOx非制冷红外焦平面探测器，25Hz高帧频输出，搭载MatrixⅢ图像算法，成像细节丰富。设备体积小巧，通过一根RJ45网线完成POE供电和网络通讯，适合大规模组网项目。

适用场景：高低压开关柜内部在线测温、电缆隧道、综合管廊火灾消防监控。实现带电设备无接触红外可视化测温，红外+可见光双光谱，录像抓拍，提前捕捉接头松动、导体氧化等热缺陷，防范电气火灾事故。

部署参考：规格2000*1000*600的电气柜体，建议每个柜体安装1台及以上NKTEVA6网口版监控仪。

参数项目	NKTEVA6网口版规格
红外探测器	非制冷VOx红外焦平面探测器 256×192 /240×180（43200个红外点阵）
热灵敏度	<50/60mk
帧频	25fps
红外视场角（可选）	90°×65.1° / 56°× 42° / 33.4°×25.4°
调色板	至少6种调色板（黑热/白热/铁红等）
可见光视场角（可选）	120° /97° /77°；分辨率1920×1080，内置LED补光；支持双波段图像融合增强
测温范围	-20℃ ~ +550℃宽动态测温
测温精度	±2℃ 或量程的2%，取较大值
测温功能	6个点测温、6个区域测温、1条线测温；发射率0.01‑1.0可调；自动大气传递校正、反射表观温度校正
报警输出	I/O硬件输出；各个测温点、区域、测温线可独立配置高低温报警阈值
支持协议	ONVIF、GB28181；对外提供SDK支持用户二次开发，对接电力SCADA系统
视频流格式	MJPEG / H.264；内置Flash存储，支持JPEG图片、MP4视频保存
配置方式	B/S网页配置界面 + C/S配置工具
供电	POE 802.3 at；10M/100M自适应RJ45以太网口
防护等级	IP67
工作环境	工作温度‑20℃~+60℃；存储‑40℃~+70℃；湿度≤95%
电磁兼容	EN 61000‑6‑2:2001、EN 61000‑6‑3:2001；FCC 47 CFR 15部分B级
抗冲击抗振动	25G(IEC68‑2‑29)；2G(IEC68‑2‑6)
外形尺寸	55.5×30.3× 87.5 mm（不带连接器）；55.5×30.3×101.4 mm（带连接器）
非标配附件	接口线缆、安装支架、散热板

注：以上数据仅供参考，产品参数以实际上市供货产品为准。

整套系统采用TCP/IP以太网架构：监控主机通过网络连接多台红阵控制器；每台红阵控制器通过POE网线向下接入多台NKTEVA6网口版检测仪。单根RJ45网线同时完成供电与数据传输，布线简洁安全，适合变电站、管廊、配电房大量点位集中监测。

Q1：NKTEVA6网口版POE网线最长可以拉多少米？

A：建议使用超五类/六类网线，网线到仪器距离不要超过100米，超过100米建议增加网络交换机做中继。

Q2：视场角怎么选型，90°、56°、33.4°该怎么选？

A：狭小开关柜内部优先选90°大视场；距离较远观测选小角度33.4°；中间距离可选56°，视场角越大单台覆盖范围越大，远处目标像素会变小。

Q3：NKTEVA6网口版可以直接接入电力SCADA平台吗？

A：设备支持ONVIF、GB28181视频协议，同时开放SDK接口输出原始测温温度数据，可以对接电力SCADA综合监控平台。

Q4：一个标准2000高的高压柜，需要安装几台NKTEVA6？

A：参考建议：2000*1000*600柜体建议至少安装1台，柜内元件层次复杂、测点多建议安装2台，保证母排、接线端子都落入红外视场范围内。

Q5：B/S网页配置是什么意思，可以手机访问吗？

A：B/S即浏览器网页配置，设备自带web服务；电脑、手机浏览器可以直接访问查看画面和基础参数，复杂告警配置建议在Windows上位机软件操作。

Q6：网口版NKTEVA6和浸水报警版NKTEVA6主要差别？

A：网口版基础款没有浸水传感器；浸水报警版本增加浸水传感模块，可检测电缆沟、箱变内部进水积水报警，其他测温、网络功能基本一致。

Q7：最多支持多少个测温点、测温区域？

A：网口版支持6个点测温、6个区域测温、1条线测温；每个测温对象可以独立设置超温报警阈值。

Q8：IP67防护等级，能不能长期泡在电缆积水里面？

A：IP67仅支持短时浸水防尘，不支持长期浸泡；长期积水环境应选用带浸水报警的型号，设备本体尽量避开持续泡水位置。
