不停电绝缘测试方法及漏电检测服务原理方法（V6808测试仪）

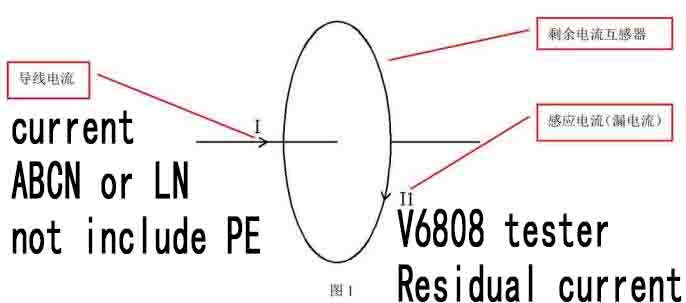

图1：剩余电流互感器检测原理图，导线电流ABCN/LN穿过互感器，不含PE地线，输出感应漏电流给到V6808测试仪

一、漏电检测的重要性

漏电的产生是由于线路的某一个地方因为某种原因（自然原因或人为原因，如风吹雨打、潮湿、高温、碰压、划破、磨擦、腐蚀、小动物破坏等）使电线的绝缘或支架材料的绝缘能力下降，导致电线与电线之间（通过损坏的绝缘、支架等）、导线与大地之间（电线通过水泥墙壁的钢筋、马口铁皮等）有一部分电流通过，这种现象就是漏电。

当漏电发生时，漏泄的电流在流入大地途中，如遇电阻较大的部位，会产生局部高温，致使附近的可燃物着火，从而引起火灾。此外，在漏电点产生的漏电火花，同样也会引起火灾。

二、漏电检测工作原理

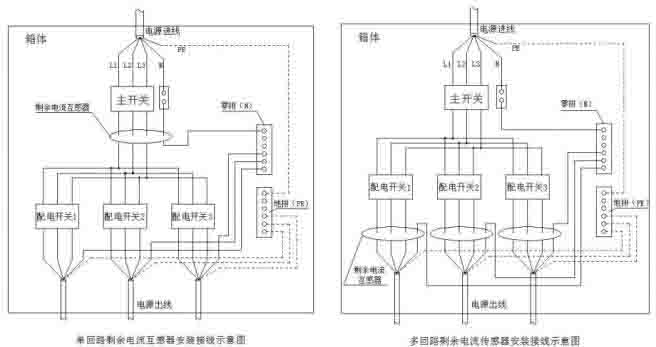

图2：单回路剩余电流互感器接线示意图 & 多回路剩余电流互感器安装接线示意图

如图1所示，如果导线中流过的电流为 I ，I 在其周围将产生电磁场，电磁场的强弱与导线中的电流大小成正比。电流互感器（或高精度的柔性线圈钳表V6808）为高导磁率器件，把它置于电磁场中，在其次级线圈中将感应出交变电流（即漏电流）。

剩余电流互感器（或高精度的柔性线圈钳表V6808）是剩余电流监测的基本模块，当穿过互感器的 L、N（三相为 A、B、C、N）的电流矢量和不为零时，互感器的二级线圈侧产生感应电流信号，对该电流信号进行采集处理后就可以得到该回路中的实际剩余电流值。

重要备注：由于部分电缆之间的空间有限或者电缆的ABCN未能同时穿过柔性线圈钳表或者靠近带电部分过近等安全因素未能将全部电缆进行漏电测试；地线和零线共接的配电系统不适用本套不停电漏电测试方案。根据剩余电流值就可以判断电气设备的绝缘是否良好。

三、漏电流检测依据GB50116规范

根据GB50116相关要求，现场漏电超过500mA(0.5A) 的点位，需要进行排查。

常见漏电故障产生原因：

运行中的电气设备因绝缘受潮或进水，造成线与地之间的绝缘下降到危险值；
电缆在安装、运行过程中受到机械或其他外力的挤压、砍砸、过度弯曲等而产生裂口或裂缝，长期受潮气的腐蚀而造成绝缘损坏；或者小动物破坏电缆外皮等；
电缆与设备连接不牢、封堵不严、接线嘴压板不紧，在运行或移动时造成接头脱落，或者接头松动，使线与金属外壳搭接，或者是接头发热过度时绝缘损坏造成漏电；
维修电气设备时，由于工作不慎将工具、材料等导电物遗留在内部，造成漏电；
操作电气设备时，由于弧光放电造成线与地短接，而发生漏电；电气设备或电缆长期过负荷运行，造成绝缘老化而损坏。

FAQ 常见问题解答

Q1：不停电绝缘漏电测试，PE地线需要穿过剩余电流互感器吗？

A：不需要。测试只需要ABC三相+零线N（ABCN/LN）穿过互感器，PE保护地线不穿过线圈。

Q2：零线地线共接系统，能否用V6808做不停电漏电检测？

A：不能。地线零线共接配电系统不适用该不停电绝缘测试方案，会造成剩余电流检测数据失真。

Q3：GB50116中漏电报警排查阈值是多少？

A：按照规范，现场漏电流超过500mA(0.5A)的点位，需要开展故障排查；探测器报警值宜设置300mA‑500mA区间。

Q4：不停电测试对现场电缆安装空间有什么要求？

A：需要有足够空间让全部ABCN电缆同时穿过柔性线圈钳表；如果电缆距离带电部位过近，出于安全不能开展不停电测试。

Q5：测出剩余电流大，就一定代表电缆破皮漏电吗？

A：不一定。要排除系统固有自然漏流、零线外回路共零、接线错误等情况，再确认是否是线路绝缘损坏漏电故障。

Q6：不停电绝缘测试和传统摇表绝缘测试区别？

A：摇表（兆欧表）需要断电停电测试；V6808不停电绝缘漏电检测可在设备带电运行状态采集剩余漏电流，在线评估绝缘隐患，不能直接输出绝缘电阻兆欧数值。
