新一代永磁式看门狗分界负荷开关与断路器(可选购配置永磁式操作机构或弹簧式操作机构)
看门狗分界断路器NKZW20F-12/T630-20kA(4S) =新一代 NKFZW28F-12/T630-20kA(4S)
新一代用户分界开关 NKFZW28F-12/T630-20kA(4S) 与分界断路器性能相同
主要技术参数
|
序 号
|
项 目
|
单 位
|
数 值
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定短路开断电流
|
KA
|
20
|
|
5
|
额定峰值耐受电流（峰值）
|
KA
|
50
|
|
6
|
额定短时耐受电流（4S）
|
KA
|
20
|
|
7
|
额定短路关合电流（峰值）
|
KA
|
50
|
|
8
|
机械寿命次数
|
次
|
10000
|
|
9
|
额定短时开断电流开断次数
|
次
|
30
|
|
10
|
工频耐压（1min）：干试（相间、对地/断口）
|
KV
|
42/48
|
|
11
|
雷电冲击耐受电压（峰值）相间、相对/断口
|
KV
|
75/85
|
|
12
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
13
|
额定操作电压辅助回路额定电压
|
V
|
AC220
|

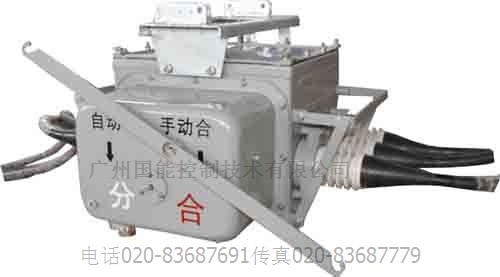

旧款看门狗分界负荷开关 FZW28F-12/T630-12.5kA(4S)
主要技术参数
| 额定电压 |
kV |
12 |
| 额定电流 |
A |
630 |
| 额定频率 |
Hz |
50 |
| 额定短时耐受电流 |
Ka(有效值)rms |
12.5（16）（4s） |
| 额定关合电流 |
Ka(有效值)Peak |
31.5(40) |
| 工频耐受电压 |
对地 |
Ka(有效值)rms |
50 |
| 相间 |
50 |
| 断口 |
50 |
| 冲击耐受电压 |
对地 |
Ka(有效值)Peak |
75 |
| 相间 |
75 |
| 断口 |
85 |
| 额定电流下电寿命 |
次 |
5000 |
| 额定机械寿命 |
次 |
10000 |
| 额定机械寿命允许环境温度 |
℃ |
-25~+40 |
| 重量 |
Kg |
185 |
| 符合标准 |
|
IEC256-1 ANSIC37.63 GB3804-90 |
| 开断感性电流 |
A |
31.5 |
| 开断容性电流 |
A |
10 |
| 开关本体重量210kg |
|
控制器重量12kg |
|
|
系统接地方式
|
故障点保护处理
|
|
单相接地故障
|
中性点不接地系统用户界内
|
判定为永久接地后立即跳闸
|
|
中性点经消弧线圈接地用户界内
|
|
中性点经小电阻接地用户界内
|
先于变电站保护动作跳闸
|
|
中性点不接地系统用户界外
|
不动作
|
|
中性点经消弧线圈接地用户界外
|
|
中性点经小电阻接地用户界外
|
|
相间短路故障处理
|
用户界内故障
|
|
|
用户界外故障
|
不动作
|
表2 分界断路器的故障处理方式
|
|
系统接地方式
|
故障点保护处理
|
|
单相接地故障
|
中性点不接地系统用户界内
|
判定为永久接地后立即跳闸
|
|
中性点经消弧线圈接地用户界内
|
|
中性点经小电阻接地用户界内
|
先于变电站保护动作跳闸
|
|
中性点不接地系统用户界外
|
不动作
|
|
中性点经消弧线圈接地用户界外
|
|
中性点经小电阻接地用户界外
|
|
相间短路故障处理
|
用户界内故障
|
|
|
用户界外故障
|
不动作
|
