看门狗柱上分界开关断路器及安装服务NKZW20F-T630A/12kv,    NKZW20F-T1250A/12kv

可选配永磁机构或弹簧机构,铜排式或电缆式进出线

永磁机构可手动分合,使用12V小电压驱动,在开关完全失电情况下,用手持式电源作为启动电源,无线测控,安全控制,

 什么是一二次融合?  一次就是主回路,二次就是一次的控制。一次回路只由直接参与电能的制造、传输、变换、使用的电气设备互相连接后构成的回路;  二次回路指对一次回路设备进行保护、测量、控制、计量的设备依照一定的逻辑 关系相互连接构成的回路。 

柱上断路器一二次融合分类 

 柱上开关一二次融合工作一步到位按功能类型分四种:    

1、主网上用的分段/联络负荷开关成套设备,支撑线损计算,由开关本体(内置ECT、EVT)、控制单元、电源PT、连接电缆组成;    

2、主网上用的分段/联络断路器成套设备,支撑线损计算,由开关本体、控制单元、电源PT、连接电缆组成;    以上两种PT/CT配置方案:内置1组EVT、ECT、外置2台电磁式单相电源PT(AC220V)。    

3、用户工程用的分界断路器成套设备,不支撑线损计算,由开关本体、控制单元、电源PT、连接电缆组成。CT/PT配置方案:相CT、零序CT、外置电磁PT;    

4、用户工程用的分界负荷开关成套设备,不支撑线损计算,由开关本体、控制单元、电源PT(可内置)、连接电缆组成。CT/PT配置方案:相CT、零序CT、外置(或内置)电磁式PT。  断路器以NKZW20、NKZW32为典型型号,负荷开关以NKFZW28为典型型号。 



柱上断路器一二次融合体系  柱上开关一体化:开关本体+FTU+电源PT+航插+电缆及其组成设备一整套;FTU及其组成元件一套


配网看门狗分界断路器在10 kV馈电架空线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间,从而提高用户的供电可靠性。




随着电网迅速发展,对安全供电的可靠性要求越来越高,针对电网运行中的薄弱环节电力生产部门采取有效的治理措施,千方百计减少事故停电,缩小停电范围。10 kV馈线架空线路,由于露天架设,其安全运行直接受周围环境和气候条件的影响,存在事故率高、事故查找困难、安全可靠性差的问题。一些架空线路较长的边远山区用户,更是经常受到恶劣气候的影响不能正常用电。分界断路器是将断路器和微机保护测控,以及通讯模块融为一体的装置,可随杆架设、体积小、投资少,它的应用对提高架空线路的安全可靠性,保证电网的安全运行具有重要意义。

1.     10 kV馈电架空线路的特点
对于远近郊区供电公司来说,在所辖主网主系统中10 kV馈电出线的安全供电十分重要。但是,10 kV馈电线路特点是结构多样,事故多发,特别是在城近郊区和远郊区地区还存在大量的架空输电线路,这些架空输电线路往往都是多分支线路,安全可靠性差,遇到刮风下雨等恶劣天气,接地和短路故障频发,严重影响了电网的安全可靠供电。
1.1 线路结构复杂事故查找困难
用户专线只带一两条支线,有的线路是T接多条支线或多台变压器呈放射状;有的线路短到几十米,有的线路长达几十千米;有的架空线路穿山越岭维护困难,有的配电变压器老化严重;有的全线架空,有的是电缆架空混合线路;有些架空线路临时带有电缆用户、带有临时箱变。架空线路一旦发生故障查找困难,特别是当线路发生单相接地时,由于故障点难以确定,往往延误了事故处理,造成故障扩大,进一步发展为相间短路,或者损坏电气设备。
1.2 线路保护配置相对简单
变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护,在小电阻接地系统中再配置两段零序保护。因此,为保证继电保护的选择性和灵敏性,就必须使整条线路都处在保护范围之内,要求线路末端故障时,保护应有足够的灵敏度。这样,就会由于一处故障造成全线停电,并且线路上下级保护呈阶梯性相互配合,在线路末端已经没有保护级差时间,只能失去选择性故障掉闸而致使全线掉闸。
1.3 不同的10 kV接地方式
对于消弧线圈接地系统,10 kV配电线路发生线路单相接地故障时不掉闸,只发接地信号。对于小电阻接地系统,10 kV配电线路配置零序保护,单相接地故障时掉闸。
1.4 10 kV馈线架空线路故障率高、可靠性差,10 kV馈线的故障率高,可靠性差。
随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控,以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。


2.1 性能及结构


          图1 分界断路器控制器示意图
2.2 主要作用
2.2.1 自动切除单相接地故障
2.2.2 自动断开相间短路故障
2.2.3 快速定位故障点
2.2.4 监控用户负荷

                   表2 分界断路器的故障处理方式

系统接地方式
故障点保护处理
单相接地故障
中性点不接地系统用户界内
判定为永久接地后立即跳闸
中性点经消弧线圈接地用户界内
中性点经小电阻接地用户界内
先于变电站保护动作跳闸
中性点不接地系统用户界外
不动作
中性点经消弧线圈接地用户界外
中性点经小电阻接地用户界外
相间短路故障处理
用户界内故障
用户界外故障
不动作

3.1 对于中性点不接地或经消弧线圈接地系统
相间短路动作电流定值:动作时限应与变电站出线保护重合闸动作时间相配合,用户侧产生瞬时故障保护后的自动、快速断开重合恢复供电。由于北京地区10 kV馈线保护重合闸一般整定为1 s,可选择0.3~0.5 s。
单相接地动作电流定值:零序电流动作定值,根据架空线路截面和长度确定,应考虑躲过线路对地电容电流。由于在中性点不接地或经消弧线圈接地系统中,发生单相接地故障,变电站出线保护不跳闸,只发出接地信号,允许短时间接地运行。为了便于判断故障,此时分界断路器的动作时限,应考虑躲过瞬间接地时限,并在变电站发出接地信号之后再动作跳闸,可选择6~8 s。
3.2 对于中性点经小电阻接地系统
相间短路动作电流定值:同上。
单相接地动作电流定值:中性点经小电阻接地系中,由于变电站10 kV架空出线一般配置两段零序保护,一段120A、时限为0.2 s;二段20A、时限为1 s。因此,此时分界断路器的零序电流动作定值和动作时限,应与变电站零序保护相配合,选择0 s。

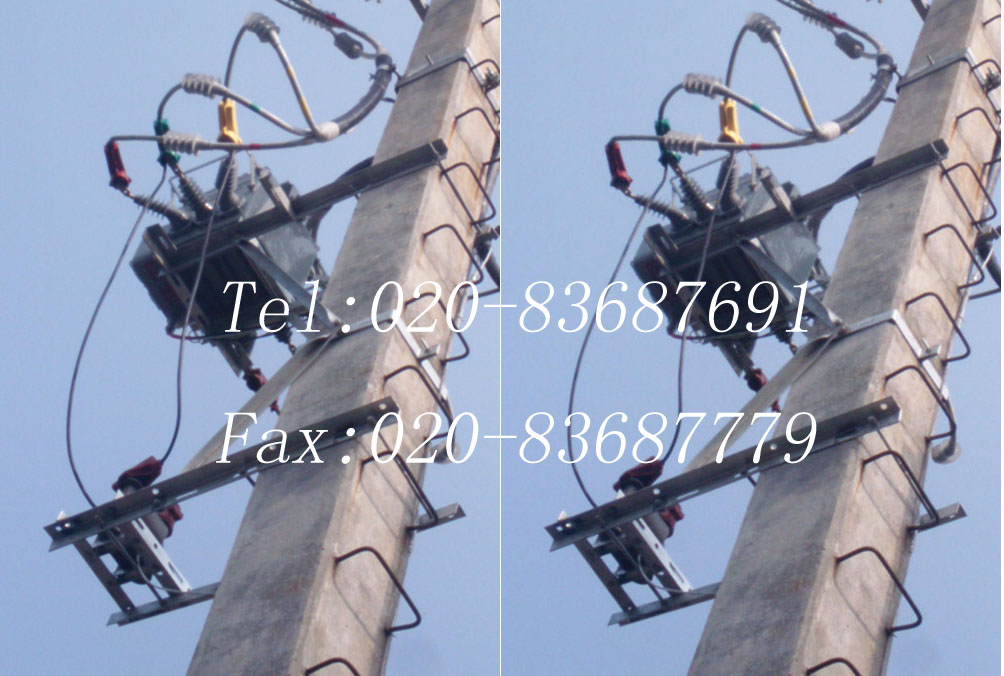

                                    图2 分界断路器安装示意图
6 结束语

分界断路器较好地解决了变电站10 kV出线发生相间短路,以及单相接地故障时快速定位查找故障点的要求所以分界开关分界断路器在全国各地广泛应用
