看门狗分界控制器重合器控制器NKR]



分界开关保护控制器与普通液晶保护控制器的区别

1  看门狗分界保护可以区分故障是来自用户的分界外还是分界内

可以大大提高用户的供电可靠性,避免了其他故障用户影响了正常用户的供电

2 内置超级电容,即使在上级变电站分闸后,经过延时判定界内故障后,仍可以分闸一次,增加了开关动作的可靠性

3 拨码式保护定值,可以在完全没有电的情况下直观地设置保护定值,所有定值一目了然,全面可视化!!





       VS



 智能掌上数据机,可以在分界控制器的30米范围内,查看开关的电流,电压状态,保护定值,

而 普通液晶保护控制器 需要登杆才能查看数据,保护定值需要多次操作才能读取!



 分界保护处理方式
控制器输入信号共四个:A相电流、C相电流、零序电流、AB相间电压。
控制器通过实时监测上述输入量,并与定值进行比较来判断线路故障得类型,从而进行相应的处理。下表为系统中性点不同的运行方式保护处理结果。
 单相故障处理



系统接地方式 故障点位置 保护处理方式
中性点不接地系统
中性点经消弧线圈接地
用户界内 跳闸
中性点经小电阻接地 用户界内 先于变电站保护动作跳
中性点经消弧线圈接地
中性点经小电阻接地
中性点不接地系统
用户界外 不动作



相间短路故障处理



故障点 故障电流大小 保护处理方式
用户界内 大于速断定值 分界开关速断保护动作电流和时限小于变电站开关速断保护动作电流和时限,分界开关先于变电站开关跳闸,变电站断路器不动作。
大于过流定值且小于速断定值 分界开关过流保护动作电流和时限小于变电站开关过流保护动作电流和时限,分界开关先于变电站开关分闸,变电站断路器不动作。
用户界外   分界开关没故障电流通过,不动作。





新一代看门狗柱上分界断路器控制器 重合器控制器NKR-02
为了使柱上开关具有智能化,我公司自主研发了看门狗分界控制器。用户可以就地进行对控制器 的参数整定、进行分合闸操作,也可以用掌上电脑对控制器的参数整定,查阅保护定值、进行分合闸操作和查阅各种事件记录,或通过指定的手机以短信的方式代替掌上电脑。此外,还可以用简单无线遥控器对断路器进行分、合闸操作。
NKZW型户外交流高压分界断路器的控制和保护系统的组成如图7。 其中电力管理后台机为用户自备设备。即使没有,也不影响分界断路器的使用。
简单无线遥控器的有效控制半径为30米,且只能进行断路器的分、合闸操作。简单无线遥控器又分为专用型和通用型两种。专用型简单无线遥控器与控制器是一对一的,其优点是不会在操作某一台分界断路器时,造成其它分界断路器误分、误合。但分界断路器数量多,给遥控器的保管带来麻烦。通用型简单无线遥控器用1只就可以操作所有的分界断路器,但如果多台分界断路器安装得比较靠近,则操作时易发生其它分界断路器误分、误合,这是它的短处。用户应当全面考虑,选择合适的简单无线遥控器。图7为控制保护系统组成的实物图。 由图7可以看出,人与NKR-02型控制器之间的界面,可以使用掌上电脑或手机短信的方式。这两种方式各有千秋。 掌上电脑方式的优点是可以方便地与控制器界面,但它的有效服务半径为30米,用手机短信与控制器界面,只要分界断路器与人员所在处通信信号良好,对距离没有限制,但分界断路器安装地点通信信号必须良好。且手机短信服务需要付费。用户必须综合考虑后,再自行选择其中任一种界面方式。
7.1 NKR-02控制器
7.1.1 盘面

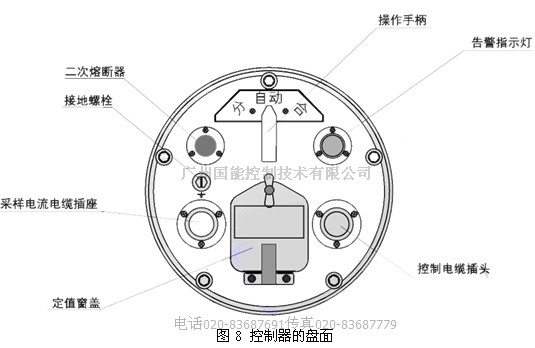

控制器的底部的就是其盘面,如图8所示。

7.1.2 定值窗
打开定值窗盖后,即可见定值窗面板。




7.1.3 控制器定值的整定
用户可通过分界断路器控制装置的定值窗来整定以下定值:
相间过流保护定值、延时时间; 相间短路保护定值; 零序(单相接地)电流保护定值、保护延时时间; 重合次数、重合时间。
7.1.3.1 零序电流定值大小:与分界断路器负荷侧线路的参数有关(线路长度、是架空线还是电缆线路),可按下表选择:
零序保护电流定值整定原则推荐表

开关负荷侧架空线长度(m)
<1000
<4000








开关负荷侧电缆长度(m)

50
100
150
200
250
300
350
400
450
定值(A)
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
1.8
2.0
开关负荷侧电缆长度(m)
480
500
550
600
650
700
750
800
850
900
定值(A)
2.2
2.4
2.6
2.8
3.0
3.2
3.4
3.6
3.8
4.0

如果不采用表中的推荐定值,用户也可以采用下面的计算式对零序电流的整定值进行计算。
定值计算公式

7.1.3.2 零序保护延时定值原则推荐
中性点不接地系统或经消弧线圈接地整定为1s档,中性点经低电阻接地为0s档。也可根据线路系统实际情况来整定。

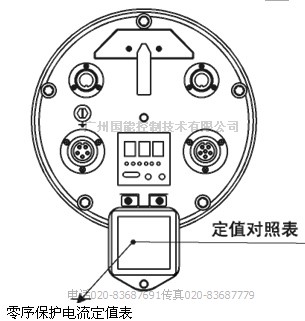

7.1.4 定值对照表 打开定值窗盖,可看到在定值窗盖上贴有定
值对照表及控制器显示定义表。定值对照表明整定 值拨码开关显示的数值所对应的实际整定值。
通过改变整定值拨码开关,可设定或修改过流 电流定值、速断电流定值、过流延时时间、零序保 护电流定值、零序保护时间及重合次数、重合时间 等保护定值。不管控制器是否有电,都可以通过改变拨码开关,对整定值进行设定或修改,当拨码数 值。若将拨码开关设定得于定值表的最大拨码档位 时,控制器将按最大档位取值。若要整定大于定值 表的数值,请与制造厂家联系。




拨码
速断二次A
过流二次A
过流时间S
零序一次A
零序时间S
重合次数
重合时间S
00
退出
退出
0.0
退出
0.0
退出
0.3
01
2.0
0.8
0.2
0.2A
0.2s
1
0.5
02
2.5
1.5
0.4
0.4A
0.4s
2
1
03
3.0
2.0
0.6
0.6A
0.6s
3
2
04
3.5
2.5
0.8
0.8A
0.8s
3
3
05
4.0
3.0
1.0
1.0A
1.0s
3
4
06
4.5
3.5
1.2
1.2A
1.2s
3
5
07
5.0
4.0
1.4
1.4A
1.4s
3
6
08
5.5
4.5
1.6
1.6A
1.6s
3
7
09
6.0
5.0
1.8
1.8A
1.8s
3
10
10
6.5
5.5
2.0
2.0A
2s


11
7.0
6.0
2.2
2.5A
3s


12
7.5
6.5
2.4
3.0A
4s


13
8.0
7.0
2.6
3.5A
5s


14
8.5
7.5
2.8
4.0A
6s


15
9.0
8.0
3.0
4.5A
7s


16
9.5
8.5
3.2
5.0A
8s


17
10
9.0
3.4
5.5A
9s


18
11
9.5
3.6
6.0A
10s


19
12
10
3.8
6.5A
15s


20
13
10.5
4.0
7.0A
20s


21
14
11
4.2
8.0A
30s


22
15
11.5
4.4
9.0A
40s


23
16
12
4.6
10 A
50s


24
17
12.5
4.8
11 A
60s


25
18
13
5.0
12 A
120s


26
19
14

13 A
240s


27
20
15

14 A
360s


28
21
16

15 A
480s


29
22
17

20 A
600s












































7.2 掌上电脑说明
掌上电脑简称PDA具有查询数据、 查询记录、修改定值、遥控操作、查询 状态、修改密码、后台处理以及设备对 时等功能。

          对控制器的操作也可以通过高档无线掌上电脑PDA完成,掌上机采用高档CPU,内置实时多任务系统。显示直观,简单易学。掌上机具有现场保护功能。
[开机/关机]
1 按下开机/关机按钮,掌上电脑开始自检,0.5秒以后,开机自检完成。开机后显现的屏面,如图所示。
2 正常运行中,按下开机/关机,可以关机;
3 正常运行中,如果超过20分钟用户没有进行任何键盘操作,会自动关机。
[复位键]
当掌上电脑A死机,或者按下任何键没有反应时,操作员可以通过按下
[复位键]
进行机器的复位,复位键又是一个指示灯。
[天线]
掌上电脑的天线是由来收发无线信号用的,使用时,一定注意将天线连接可靠,否则可能信号不好,禁止不上天线开机。否则输出功率大,将引起内部发热,使机器损坏。
[背光键]
在环境比较暗的地方使用时,可以按下该键,打开背光,再次按下[背光键]时,背光关闭。 掌上电脑初始化完成后,首先要求用户输入密码,密码的出厂缺省设置为12345,用户在输完密码之后,就将直接进入主菜单。


7.3 掌上电脑功能介绍 [搜索设备] 进入主菜单后,用户应首先点击菜单[搜索设备], 可以找到附近可以遥控的设备,并返回设备号,如果 搜索不到设备,可能因为距离太远,或角度不对,用户可以移进距离后重新搜索,如果附近同时有两台以上设备时,则需要用户使用[手动输入],来输入相应的设备号。 设备号的范围为:1-65000
 [查询记录] 当开关或线路发生事件时,分界开关控制器可以 记录下多达30条最近发生的事件记录,并且能在记忆记录,记录可以保存10年,使用[查询记录]可以查询 控制器里面的事件记录,记录号为0,表示最近发生的 事件,记录号为1,表示上一次发生的事件,记录为2, 表示再上一次的事件,依次类推。当记录已满,又发生新的事件时,则最老的一条记录将被覆盖。 当查看记录的时候,如果该条记录需要保存,用户可以按下[保存]键,将其保存,回去后可以通过[后台处理]功能,将保存的记录传到计算机进行处理。
典型的事件记录格式如下举例:

[遥控操作]
进入[遥控操作]后,屏幕显示:

[遥控分闸]:开关分闸
[遥控合闸]:开关合闸
[修改密码]: 可以修改掌上电脑开机时的密码,进入[修改密码]后,首先要求用户输入五位新密码,然后要求再次输入新密码,如果两次输入正确后,则修改密码成功,新密码就可以使用。
[使用说明] 简单介绍了掌上电脑的基本操作流程,用户在使用掌上机时,可以参考使用说明。
[设备复位] 当线路发生故障时,柱上控制器的故障指示灯会点亮,当线路恢复正常时,需要用户手动将手柄转向[手动复位]位置,则可以将故障指示灯复位,掌上电脑的[设备复位]功能,也可以远方将故障指示灯复位。
[修改定值] 进入修改定值后,PDA显示以下画面:

[修改定值]时,首先[读取]定值,对[读取]到的现有定值基础上修改,末[读取]定值,不能直接修改。
[发送]:将修改好的定值发送给分界开关控制器,如果修改成功,PDA会返回提示,如果没有修改成功,PDA同样会提示用户。
需要修改哪相定值时,可以直接点接该项。
“设备编号” 该控制器的编号,范围:1-65000。
“零序CT变比” 分界开关内部的零序穿心CT变比,用户应正确填写,否则会影响零序保护。
“速断保护电流定值” 当线路电流超过这个定值时,开关立即动作,隔离故障区域。
“过流保护电流定值” 当线路电流超过这个定值并且达到过流保护延时时间,开关动作隔离故障区域。
“零序一次电流定值” 当线路的零序电流超过定值并且达到零序保护延时时间,开关动作隔离故障区域。
“退出拨码定值” 当该定值为0时,开关控制器上面的拨码面板设置有效,用户不能够通过PDA进行修改;当该定值为1时,开关控制器上面的拨码面板设置无效,所有定值只能通过掌上电脑进行设定。
“液晶调整” 当温度发生改变时,液晶显示可能变淡或变深,用户可以通过该菜单进行调整,以便能够看清液晶。
“重合闸投退” 0-退出重合闸 1-投入重合闸 [查询状态] 进入[查询状态]后,屏幕显示:

[返回]
“二次Ia、Ic”:表示经过互感器后,输入到控制器的二次电流。
“一次Io”:表示这个数据已经是开关一次侧零序电流。
“二次Uab”:表示电压互感器二次侧电压。
[后台处理] 是用来处理保存在掌上机中的事件记录。进主[后台处理]菜单后,屏幕显示下图的三个功能:


[查看数据]
查看保存在掌上机中的事件记录
[删除数据] 将保存在掌上机中的事件记录全部删除
[上传数据] 将保存在掌上机中的事件记录通过数据线上传到台式计算机中,以便用户进一步处理。
上传数据时,首先用数据将掌上电脑和台式计算机的串口相连接,然后点击计算机的[开始]-[所有程序]-[附件]-[通讯]-[超级终端],然后点击[属性],将波特率设为:9600 停止位:1位 数据位:8位 数据流控制:OFF/ON,然后打开串口,这时点击掌上电脑上面的[上传数据]按钮,就可以将保存在掌上机中的事件启示到台式计算机中。 超级终端的设置,详《windows》说明。
[设备对时] 该功能用来校对分界开关控制器的系统时间凤使事件记录时时间准确。
输入的时间格式: 年—月—日 时:分:秒 输入正确的时间后,按下[发送]键,完成对时。对时没有返回数据。 对时后,用户可以通过按下[读取]键来检查是否对时正确,如果不正确,需要重新对时操作。
操作注意事项:
1、无线掌上电脑使用时应该轻拿轻放,在使用或携带的过程中,要小心受潮和撞击,避免天线受损。
2、谨防雨水。
3、在操作过程中,如果出现屏幕不稳或点屏不中,或偏离得很严重时,请关机后重新开机。 说明:用户如果超过20分钟不进行任何操作,掌上电脑会自动关机。

7.4 手机短信息界面
7.4.1 短信通信服务简介
短信息服务是GSM系统中提供的一种GSM终端(手机)之间,通过服务中心进行文本信息收发的应用服务,其中服务中心完成信息的存储和转发功能。并且由于GMS网络在全国范围内实现了联网和漫游,具有网络能力强等特点。用户无需另外组网,在极大提高网络覆盖范围的同时也为客户节省了昂贵建网费用和维护费用,克服了传统的专用网通信系统的投资成本大,维护费高,网络监控的覆盖范围狭小和用户数量有限等缺陷。比起传统的集群系统,GSM网络在无线网络覆盖方面更具有无法比拟的优势,加上GSM本身具备的双向数据传送功能,使得这些应用得到迅速普及。因此,我公司开发了具有GSM短信通信功能的故障检测控制器。该控制器可以以手机短信的方式编辑操作命令,可以方便地进行参数整定、遥控开关分合、查询开关状态、查询事件记录等。并且控制器还可通过短信通讯的方式与电力管理中心的后台机进行联接。
7.4.2 短信代码
用手机以短信息来控制器的参数整定,查阅保护定值、进行分合闸操作和查阅各种事件记录,下行的指令必须是控制器能识别的代码化了的指令。要求控制器能应答手机的查询,其上行的应答,也只能是简单的、代码化了信息。所以使用手机方式,就要短信息代码化。控制器和手机之间的租信息代码详见附表《控制器短信代码表》
7.4.3 使用短信代码时的注意事项
1、编写短信命令时,必须用英文大写格式,用中文拼音格式或英文小写格式,短信命令无效。
2、零序保护动作时限单位为秒,其它保护动作时限单位为毫秒。
3、下行零序电流的定值指令时,输入的数字必须是整数,而代表的电流是该整数的十分之一。
4、以短信息与控制器之间的通信,使用的手机必须入“中国移动”网。
5、查询定值时显示的速断和过电流值,修改定值时输入的速断和过电流定值,都是一次电流值。

八、控制器的保护工作原理
8.1 单相接地故障动作原理
8.1.1 中性点不接地或中性点经消弧线圈接地系统 线路正常时,变电站出线开关的分界断路器均处于合闸状态,一旦用户界内发生单相接地故障,分界断路器内置的零序互感器检测到的零序电流接近于全网的零序电流,超过事先整定的参数,经延时,判断为界内永久性单相接地故障,分界断路器自动分闸,将故障区隔离开。使用手机短信息通信的,还会上报事故信息。其它相邻用户和主线路的单相接地故障则属于界久故障,该断路器零序电流互感器检测到的零序电流远小于整定值,断路器不动作。单相接地故障的和处理如图6所示。
8.1.2 中性点经小电阻接地系统 在中性点经小电阻接地系统中,变电站虽有零序保护,但只要是该用户界内发生单相接地故障,该用户的分界断路器与变电站保护依靠动作时限配合,分界断路器先于变电站开关动作,从而切断了单相接地故障。保证其它用户安全用电。
界内,界久单相接地故障判定和处理,见图10

8.2 相间故障动作原理
当用户界内发生相间故障时,分界断路器检测到短路电流,当短路电流超过过流定值时,经过延时,确认为永久性过电流故障后,断路器分闸。假如短路电流超过速断电流定值时,断路器立即分闸。断路器将故障区隔离后,使用手机短信息通信的,还会以短信方式上报事件。




九、保护处理方式
控制器输入信号共四个:A相电流、C相电流、零序电流、AB相间电压。
控制器通过实时监测上述输入量,并与定值进行比较来判断线路故障得类型,从而进行相应的处理。下表为系统中性点不同的运行方式保护处理结果。
9.1 单相故障处理

系统接地方式
故障点位置
保护处理方式
中性点不接地系统
中性点经消弧线圈接地
用户界内
跳闸
中性点经小电阻接地
用户界内
先于变电站保护动作跳
中性点经消弧线圈接地
中性点经小电阻接地
中性点不接地系统
用户界外
不动作

9.2 相间短路故障处理

故障点
故障电流大小
保护处理方式
用户界内
大于速断定值
分界开关速断保护动作电流和时限小于变电站开关速断保护动作电流和时限,分界开关先于变电站开关跳闸,变电站断路器不动作。
大于过流定值且小于速断定值
分界开关过流保护动作电流和时限小于变电站开关过流保护动作电流和时限,分界开关先于变电站开关分闸,变电站断路器不动作。
用户界外

分界开关没故障电流通过,不动作。

注意事项:分界开关设置的定值要和变电站出线开关或上一级的开关的动作时限相配合
